    如果你拆开手机、路由器或键盘，会看到一块绿色的电路板。上面密密麻麻地焊着电阻、电容、芯片、接口和各种小零件。
一个自然的问题是：生产这块板子之前，工厂怎么知道要准备哪些零件？每种零件需要多少个？焊在什么位置？
答案就写在一份叫 BOM 的文件里。

一、BOM 到底是什么？
BOM 是 Bill of Materials 的缩写，中文叫“物料清单”。
简单理解，BOM 就是产品的“成分表”：
*菜谱会写：面粉200克、水100毫升、盐3克；
*产品 BOM 则写：电阻10个、电容6个、芯片2颗、连接器1个。
对电子产品来说，BOM通常描述一块电路板由哪些元器件组成，以及每个位置应该装什么物料。
如果没有 BOM，工厂可能知道怎么画电路板，却不知道采购什么、领用什么、装在哪里。
因此，BOM本质上回答三个问题：
1.需要哪些物料？
2.每种需要多少？
3.这些物料分别用在什么位置？
二、为什么电子产品尤其离不开 BOM？
电子元器件数量多，而且很多元件外形非常相似。
例如，两颗贴片电容可能：
*封装大小相同；
*外观颜色接近；
*体积差异很小；
*但一颗是 100 nF，另一颗是 1 μF。
如果把它们装错，板子外观上可能看不出任何区别，却可能完全无法工作。
有些错误甚至不会立刻暴露，而是在设备运行一段时间后才出现：
*电源纹波过大；
*通信不稳定；
*芯片发热异常；
*电池耗电加快；
*设备在温度变化后失效。
因此，电子产品不能只写“电容一个”“芯片一颗”，还必须继续细化到型号、封装、精度、耐压和版本。
这也是为什么电子行业中的 BOM，通常比普通“购物清单”严格得多。

三、一份电子 BOM 通常包含哪些部分？
下面以常见的 PCBA——也就是焊接好元器件的电路板——为例。
1. 层级结构
复杂产品的 BOM 往往有多层：
整机
└─ 主板
   ├─ 处理器模块
   │  ├─ 主控芯片
   │  └─ 去耦电容
   ├─ 电源模块
   │  ├─ 电源芯片
   │  └─ 功率电感
   └─ 接口模块
      ├─ USB接口
      └─ 接口保护器件
层级的意义是：
*整机层说明最终产品；
*模块层便于分工设计；
*电路板层对应实际生产的板卡；
* 元器件层对应最终采购和贴装的最小物料。
并不是所有产品都需要这么多层。简单产品可以直接从“电路板”列到“元器件”。

2. 物料编码
物料编码是每种物料在管理系统中的“身份证号”，例如：
CAP-0805-100NF-50V-X7R
RES-0603-10K-1%
IC-MCU-STM32G030
物料编码的意义不是“好看”，而是避免同名物料混淆。
因为实际采购中经常会出现：
*名字相同，但参数不同；
*参数相同，但封装不同；
*封装相同，但品牌不同；
*品牌相同，但版本或包装不同。
如果仓库人员只凭“10k电阻”取料，很可能拿错。物料编码则可以把一颗具体的料固定下来。

3. 物料名称与描述
名称和描述用于让人快速理解物料是什么，例如：
*Chip Resistor：贴片电阻
*Multilayer Ceramic Capacitor：多层陶瓷电容
*Synchronous Buck Converter：同步降压转换器
*USB Type-C Receptacle：USB Type-C插座
描述越规范，采购、仓库和工程人员理解物料的偏差越小。

4. 型号与制造商信息
这一栏通常包含：
*制造商：Texas Instruments、Murata、Yageo
*制造商料号：TPS62827、GRM188R71C104KA01D
*品类：电阻、电容、电感、二极管、连接器、芯片
制造商料号非常重要。例如，看到 GRM188R71C104KA01D，熟悉元器件命名规则的人可以初步判断：
*GRM：Murata多层陶瓷电容系列；
*188：对应约0603封装；
*R7：X7R温度特性；
*1C：额定电压50 V；
*104：100 nF；
*K：容差±10%；
*A01：电极、包装等具体版本信息；
*D：编带包装等补充信息。
不同厂家的命名规则并不统一，因此不能只靠型号中的数字猜参数。

5. 用量
用量表示生产一件上级物料需要多少当前物料。

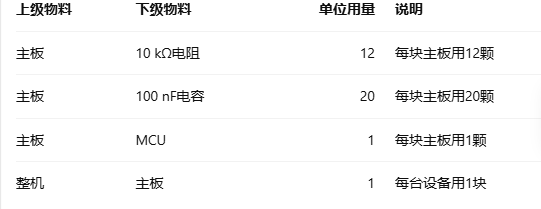

例如：

用量是最容易影响成本和采购计划的字段。
如果主板实际用了20颗电容，BOM却写成18颗，那么：
*采购数量不足；
*生产中途缺料；
*成本核算偏低；
*仓库盘点出现差异。

6. 位号
位号是元器件在电路板上的“座位号”，常见写法有：
*电阻：R1、R2、R3
*电容：C1、C2
*电感：L1
*二极管：D1
*晶体管：Q1
*集成电路：U1
*连接器：J1
*晶振：Y1
例如：
C1、C2、C3：靠近芯片电源引脚
R1：复位电路
Y1：外部晶振
U1：主控MCU
位号把 BOM 和 PCB 布局连接起来。
工程师可以在 PCB 设计软件中点击 C5，立刻知道它对应 BOM 中的哪一颗电容；反过来，也能检查某个位置是否漏贴、错贴或装错方向。

7. 封装
封装表示元器件的外形、焊盘尺寸和安装形式，例如：
*0201：约0.6 mm × 0.3 mm
*0402：约1.0 mm × 0.5 mm
*0603：约1.6 mm × 0.8 mm
*0805：约2.0 mm × 1.25 mm
*SOT-23：三引脚或小多引脚贴片封装
*QFP：四边引脚扁平封装
*QFN：四边底部焊盘封装
*BGA：球栅阵列封装
封装不等于参数。
例如，两颗 0805 电容可以是完全不同的容值和耐压；一颗芯片即使功能兼容，也可能存在 QFP 和 QFN 两种封装，不能直接互换。

8. 关键参数

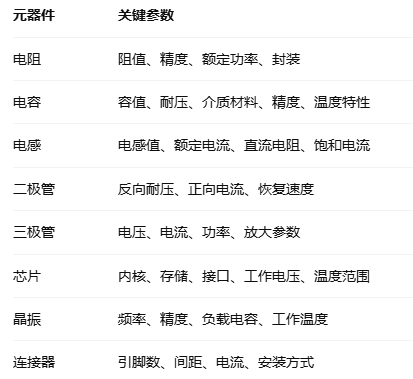

不同元器件关注的重点并不一样。

以100 nF电容为例，仅写“100 nF”通常不够，还需要考虑：
*耐压是否足够；
*封装能否焊接在对应焊盘上；
*介质材料是否符合温度要求；
*精度是否满足电路要求；
*包装形式是否适合贴片机。

9. 替代料
替代料相当于“备胎物料”。
例如，原设计使用某品牌的100 nF电容，而停产或交期过长时，可以经过工程确认，改用另一家兼容型号。
替代料通常要比较：
*电气参数；
*封装尺寸；
*焊盘兼容性；
*温度特性；
*可靠性；
*法规认证；
*供货稳定性。
不能只看“容值一样”。两颗100 nF电容在高频滤波、耐压余量或温度稳定性上可能存在明显差异。

10. 损耗率与备品
贴片生产并不是“打印文件”式的过程，物料可能损耗于：
*贴片机换料和调机；
*编带末端余料；
*吸取失败；
*焊接不良；
*返修拆换；
*静电或受潮损坏；
*检验抽样。
因此，采购数量往往不能简单写成：
采购数量 = 单块板用量 × 生产数量
更合理的公式是：
采购数量 = 单件用量 × 生产数量 × (1 + 损耗率) + 安全备品
例如，每块板用100颗电阻，生产1000块，损耗率1%，不考虑备品时：
100 × 1000 × 1.01 = 101,000颗
看似只多1%，但乘以数百万台设备后，就会变成非常可观的物料和成本差异。

11. 版本与生效时间
电子产品通常会经历：
V1.0 → V1.1 → V1.2 → V2.0
每次工程变更都可能影响 BOM，例如：
*更换芯片型号；
*修改电阻阻值；
*增加滤波电容；
*取消不必要的连接器；
*更换元器件供应商；
*因芯片缺货导入替代料。
所以 BOM不能只是一张“永恒不变”的表格，还需要记录：
*BOM版本；
*生效日期；
*失效日期；
*变更原因；
*变更审批人。
否则，工厂可能按旧版本继续生产，导致产品与最新设计不一致。

四、一个简化示例

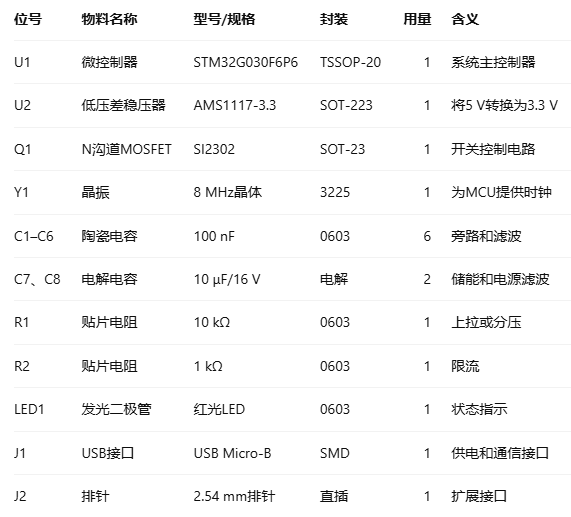

假设某开发板包含以下元器件：

这里的 C1–C6并不表示六种不同的电容，而是说明：
同一型号、封装和参数的100 nF电容，分别焊接在6个不同位置。
由此也能看出 BOM 与 PCB 位号之间的对应关系。

五、BOM 与制造中的其他文件有什么关系？
BOM不是独立存在的，它通常需要与以下资料配合使用。
1. BOM与原理图
原理图描述电路如何连接，例如：
*电阻一端接到电源电压；
*电容并联在电源和地之间；
*芯片某个引脚连接晶振；
*LED经过限流电阻连接到MCU引脚。
BOM只说明“用了什么”，并不完整描述“怎样连接”。
2. BOM与PCB
PCB文件描述：
*元器件实际摆放在哪里；
*焊盘是什么形状；
*走线如何连接；
*板层怎样排布；
*安装孔和外形边界在哪里。
BOM加上位号，可以与PCB坐标信息配合，生成贴片生产所需的贴装数据。
3. BOM与坐标文件
贴片机需要知道：
元件位号 → 坐标X、Y → 角度 → 使用什么物料
这类信息通常由 PCB 坐标数据和 BOM 共同形成。
因此，可以将三者理解为：
*原理图：电路逻辑关系；
*PCB与坐标文件：位置和贴装信息；
*BOM：物料与数量信息。

六、电子 BOM 中常见的错误有哪些？
错误一：只看阻值或容值
例如认为所有“10 kΩ电阻”都能互换。
实际上还可能需要核对：
*封装；
*精度；
*功率；
*工作电压；
*温度系数；
*可靠性等级。
错误二：只看封装
两颗料封装相同，不代表功能、参数和焊接工艺相同。
错误三：位号重复
同一块板子上，不同元器件原则上不应重复使用同一个位号，否则无法确定具体焊接位置。
错误四：用量与位号数量不符
例如BOM写某电阻数量为5，但位号只列了 R1、R2、R3、R4 四个。
这种矛盾通常意味着：
*位号遗漏；
*数量填写错误；
*部分位置被删除后没有同步更新。
错误五：替代料未经验证
未经测试的替代料可能导致：
*系统不稳定；
*EMC性能下降；
*温度特性变差；
*焊接后出现虚焊或开裂；
*功耗和寿命不达标。
错误六：BOM版本混乱
工厂拿到的BOM、工程师手中的原理图、仓库实际库存的物料编号如果不一致，就容易生产出“设计正确但用料错误”的产品。

七、好的 BOM 有什么特点？
一份成熟的电子 BOM，通常不是“元器件越多越好”，而是追求：
准确
每个参数、数量、位号和版本都经得起核对。
唯一
一种物料尽量对应一个标准编码，避免“一物多码”或“一码多物”。
可追溯
可以追溯物料的：
*制造商；
*型号；
*批次；
*供应商；
*版本变更记录。
可替代
对关键芯片和长交期物料，提前准备经过验证的替代方案。
可制造
考虑贴片机吸嘴、包装形式、焊盘兼容性和装配工艺，而不只是电路参数。
可维护
芯片停产、供应商变更和成本调整时，能够通过版本管理安全地更新。

八、一句话理解 BOM
如果把制造一块电路板比作盖房子：
*原理图相当于电路接线图；
*PCB相当于建筑结构和房间布局；
* BOM相当于建材清单；
*坐标文件相当于装修安装位置；
*工艺文件则规定施工顺序和标准。
因此，BOM并不神秘。它本质上是把产品设计转换成采购、库存、生产和成本控制的共同语言。
对于电子工程师来说，画出原理图只是第一步；让每一颗元器件都有正确的料号、数量、位号和版本，才意味着产品真正可以稳定生产。
