    在电子制造领域，“电路板”与“线路板”常被混用，但二者在技术定义、功能层级及行业应用中存在显著差异。本文从专业视角剖析两者的核心区别，为工程师、采购及技术文档编写者提供清晰的术语指引。


 一、术语定义与标准溯源
1. 线路板（Printed Wiring Board, PWB）
   依据IPC-6012标准，线路板特指通过蚀刻工艺形成的导电图形基板，核心功能是实现电气互连。其设计重点在于布线密度与信号完整性，常见于早期单/双面板设计。
2. 电路板（Printed Circuit Board, PCB）
   在IEC 61188规范中，电路板定义 为集成元件+线路+功能模块的完整解决方案。现代高密度互连（HDI）板、刚挠结合板均属此类，强调系统级功能实现。

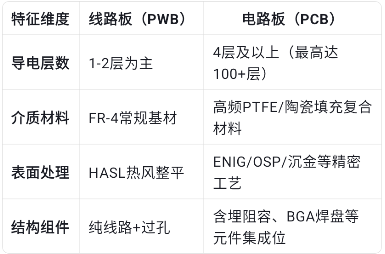

二、结构层级对比

三、功能演进路径
·线路板的技术定位
    作为电子系统的"血管网络"，其性能指标聚焦于:·阻抗控制(±10%公差)·串扰抑制(>30dB隔离度)
·传输损耗(<0.5dB/inch@10GHz)·电路板的系统集成
    进阶为"器官级"功能载体，关键技术包括:·嵌入式无源元件技术(eR/eC)·三维堆叠封装(3D-SiP)·光电共封装(COBO)接口
四、制造工艺分水岭
1.线路板典型流程
开料→钻孔→沉铜→图形转移→蚀刻→阻焊→表面处理(关键设备:UV曝光机、酸性蚀刻线)
2.电路板特殊工艺
·激光盲孔(Laser Ablation)·半加成法(SAP)线路成形·等离子体活化接合(用于HDI)
·局部阻抗控制(Local ZO Adjustment)

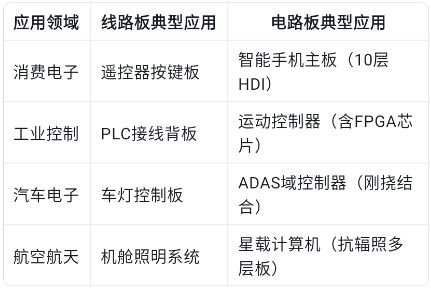

五、应用场景分化

六、行业术语使用规范
·美标体系(IPC标准):严格区分PWB与PCB，前者指 未装载元件的裸板
·日标体系(JIS C 5010):统称"プリント配線板"，通过"実装済み"标注区分
·国标GB/T 4588:采用"印制板"统称，细分单/双/多层板类别
结语
    在5G通信与AloT技术驱动下，电路板正向"功能载体+结构部件"融合方向演进(如AiP天线一体化板)，而线路板作为基础互连平台仍不可替代。厘清二者区别，对产品定义、成本控制及可靠性设计具有重要工程价值。
    注:本文数据参考IPC-2221B、IEC 62326-4等最新国际标准，部分工艺参数取自Prismark2023 Q2行业报告。
