高低频连接器作用和区别有哪些?

返回列表 来源: 发布日期: 2024.12.26
     嘉得恒电子深耕电子元器件领域,技术团队成员均具有18年以上行业经验,已连续10年荣获JST中国区代理资质,建立完善的及时响应机制,8年以上经验客服人员在线一对一答疑,确保问题得到有效解决。同时又是TE/MOLEX/HRS/然湖/KET等国际品牌连接器战略合作伙伴,服务范围辐射全国各地。
    高低频连接器是用于连接电子设备、电缆或电路板上不同频率信号的一种连接器。它们的主要作用是传输高频和低频信号,并确保连接的稳定性和可靠性。
    高低频连接器在不同应用中承担着不同的作业任务,具体作用和特点包括以下几个方面。
1、高频 连接器:
●作用:用于传输高频信号,如 射频(RF) 信号、微波信号等。
●应用:高频连接器常见于通信设备、卫星通信、雷达系统、无线通信系统等需要处理高频信号的设备中。
●特点:高频连接器通常需要特殊设计,以减小信号损耗、阻抗匹配、减小反射等,确保对高频信号的传输具有良好的性能。
2、低频连接器:
●作用:用于传输低频信号,如 音频、视频、电源等。
●应用:低频连接器广泛应用于音频设备、视频设备、电源连接以及一般的电子设备中。
●特点:低频连接器通常较为简单,可以容纳更大的电流、提供较强的机械稳定性,并且相对较易设计和制造。
    简单来说,高低频连接器在不同的应用场景中确保了设备之间的有效通信。在设计和选择连接器时,需要考虑信号的频率范围、传输损耗、阻抗匹配、机械强度等因素,以满足特定应用的需求。

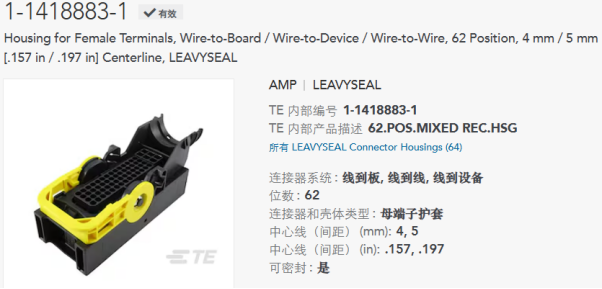

TE汽车连接器低频连接器护套

高低频连接器区别:
    高频和低频连接器在设计和应用上有一些显著的区别,这些区别主要取决于它们传输的信号频率、要求的性能和用途。以下是高低频连接器的一些区别:
1.频率范围:
    高频连接器:专用于传输高频信号,通常在射频(RF) 和微波频率范围内操作。典型的高频应用包括无线通信、雷达系统、卫星通信等。
   低频连接器: 用于传输低频信号,如音频、视频、电源等。典型的低频应用包括音频设备、视频设备、电源连接等。

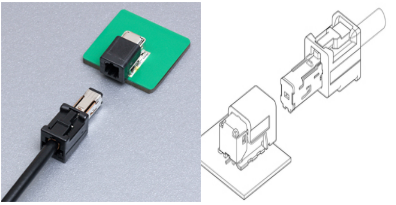

JST进口连接器EA2 Connector系列小型高频同轴信号汽车连接器


2.阻抗匹配:
   高频连接器:需要更严格的阻抗匹配,以减小信号反射和传输损耗。高频连接器通常设计为具有稳定的阻抗特性。
    低频连接器:对阻抗匹配的要求较为宽松,通常不需要像高频连接器那样严格匹配阻抗。
3.信号损耗:
    高频连接器:设计以减小损耗为目标,采用高频率下的特殊设计和材料,以保持信号的准确性和完整性
    低频连接器:对信号损耗的容忍度较高,通常更注重机械连接的稳定性和耐用性。
4.机械稳定性:
    高频连接器:由于操作频率较高,机械稳定性也是考虑的重要因素。高频连接器通常设计为具有良好的机械稳定性,以防止信号干扰和性能下降。
   低频连接器:机械稳定性仍然重要,但通常相对容易实现,因为低频信号不太容易受到机械振动和干扰的影响。
5.设计复杂性:
     高频连接器:设计和制造高频连接器可能更为复杂,需要考虑电磁波传输、反射、衰减等因素。
    低频连接器:由于低频连接器的信号频率较低,设计相对简单,制造和维护也相对容易。
    所以,在选择连接器时,重要的是理解特定应用的需求,并选择能够满足这些需求的高频或低频连接器。
    嘉得恒电子为JST原厂授权代理商,代理证书一应俱全,香港、深圳,昆山,郑州四大仓储,3000+品类,30亿只+现货储备,确保现货供应,可实现次日达高效率配送,同时支持小批量订货,出仓前进行外箱检查和数量核对,确保产品正确,安全,准时交付线束加工客户
本文章取材自网络,如有侵权,请联系删除!谢谢!!!
