端子的作用：
    实现导电连接，是连接器的核心功能部件，需满足导电、弹性、耐磨损、耐腐蚀等要求；
端子的结构类型：

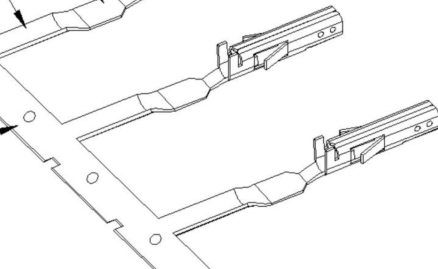

1.线端端子：用于 与导线连接，分为压接式（绝缘压接 + 导体压接）、焊接式（浸锡焊接）、刺破式（无需剥线，直接刺破绝缘层接触导体）；

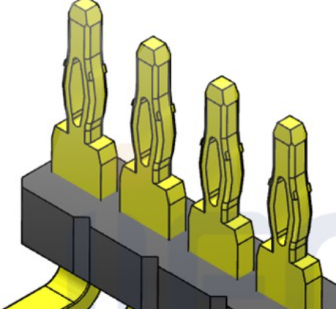

2.板端端子：用于 与 PCB 板连接，分为直插式（THD，Through-Hole Device）、表面贴装式（SMT，Surface Mount Technology）、混合式（THD+SMT）；


端子的材料选择：
    基材：铍铜（BeCu，弹性好、耐疲劳，适用于高插拔次数场景）、磷青铜（Phosphor Bronze，弹性与导电率平衡，通用场景）、黄铜（Brass，导电率高、成本低，适用于低插拔次数场景）；
    电镀层：镀金（Au，接触电阻低、耐腐蚀，适用于高频 / 高速 / 恶劣环境）、镀锡（Sn，成本低、焊接性好，通用场景）、镀镍（Ni，打底镀层，提高耐磨性，通常与镀金 / 镀锡搭配）、镀银（Ag，导电率高，适用于大功率场景，需注意防氧化）；
端子的关键设计参数：
1.正向力（Normal Force）：端子与对接部件的接触压力，通常 2~5N，过小导致接触电阻大，过大导致插拔力过高；
2.弹性形变范围：端子的弹片部分需在插拔过程中产生弹性形变，且不超过材料的屈服强度（铍铜屈服强度≥1000MPa，磷青铜≥600MPa）；
3.接触面积：增大接触面积可降低接触电阻，通常设计为线接触或面接触（避免点接触）；
4.防退结构：端子插入胶壳后需具备防退功能（如倒刺、卡扣），防止振动或插拔导致端子脱落；
 端子设计案例：
     汽车高压连接器端子（基材：铍铜，电镀：镀金 0.5μm，正向力 3~4N，导体压接范围 16~25AWG 导线，耐温 - 40℃~125℃）。
