     近一年被黄金的价格惊呆了吧，历史性突破5000美元/盎司。黄金升值也给电子行业带来了一波涨价潮，正在重塑整个电子产业链的价值分配格局。今天就说说连接器端子镀金的事儿。

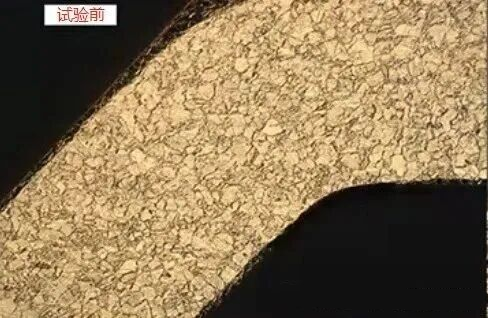

（图片与文中所述客诉事件无关）
    连接器管脚合适的镀金层厚度影响其耐用性，可靠性和产品寿命。用于连接器镀金的黄金纯度要求在99.9%以上，所以供应商涨价也能理解，但是一些客户不理解，既要保证规格又要不涨价。这不刚被一个不靠谱的连接器供应商坑进去了，一个10.1的车载项目可靠性实验之后出现功能问题，项目组同事们奋战几天才找到罪魁祸首——连接器端子氧化。实测镀金层厚度不足，表面孔隙超标.
    不同应用环境下的连接器镀金厚度标准要求，非静态一次性连接。在选择连接器时需要留意不同行业的要求 规格 。参考标准IPC-6012DS,GJB 2446/19-2017
电网规格：≥0.075um
普通工业规格：≥0.3um
车载，医疗规格：≥0.5um
普通军工规格：≥0.8um
航空航天及高规格军工规格：≥1.27um
    基于成本考虑，上面的标准要需要视使用情况灵活应用，不一定非要按行业标准。符合高规格军工应用的连接器可以支持上万次的插拔（镀金成本约占成本的30％）；薄金层0.1um仅适用静态一次性连接，线路板上的静态连接的PAD表面金层仅要求>0.05um.
关于镀金层的常见两个误区：
误区一：“镀金层越厚越好“——当镀金层>3um时，插拔时镀层容易剥落
误区二：“忽略基材影响“——铜合基材需要先镀≥1.25um臬层打底，防止铜原子扩散，减少金层孔隙率，提高产品可靠性
与镀金有关的检验项目：
焊锡性测试：245°C焊锡炉中浸5秒，上锡面积≥95%为合格
盐雾测试（GB/T 17720-1999）：5% NaCL溶液喷雾48～1000小时，评估镀层耐腐蚀性
孔隙率测试(GB/T 19351-2003)：用70％的硝酸蒸气或湿SO2气体等腐蚀性气体暴露1小时，检测镀层致密性

本文章转载自《触显开发小喇叭》，如有侵权请联系删除！谢谢！
