随着物联网和移动健康技术的迅猛发展,智能穿戴设备已经从简单的计步器演变为集健康监测、运动追踪、通讯交互于一体的多功能电子设备。健身手环、睡眠监测仪、睡眠呼吸检测仪等产品对内部电子连接器提出了前所未有的挑战。本文将深入剖析智能穿戴设备对连接器的特殊要求,分析主流连接器厂商如Molex和JST的技术应对方案,并探讨未来发展趋势。
智能穿戴设备的市场背景与技术挑战
智能穿戴设备市场近年来呈现出爆发式增长态势。根据行业数据,全球智能穿戴设备市场在2019年增长了89%,2024年出货量达到5.268亿台,五年复合年增长率为9.4%。这一市场的快速增长主要得益于5G、传感器技术的加速发展,以及消费者对健康监测需求的不断提升。当前主流产品包括智能手表、智能手环、智能眼镜、TWS耳机等,涉及医疗健康、运动监测、信息娱乐、社交通信等多个生活领域。
然而,智能穿戴设备在技术实现上面临着多重挑战。首先,设备体积的持续缩小与功能不断增加形成了尖锐矛盾。以Apple Watch为例,最新型号持续增加健康功能,如血氧监测、心电图等,但电池续航仍保持在18小时左右。其次,用户对设备的舒适性要求与耐用性需求并存——设备需要足够轻巧以便全天佩戴,又必须能承受日常活动中的震动、汗水甚至意外跌落。第三,医疗级监测功能如睡眠呼吸检测需要极高的信号传输稳定性和精度,这对内部电子连接提出了严苛要求。
这些挑战直接传导至电子连接器领域。作为设备内部电路连接、信号传递的关键部件,连接器在智能穿戴设备中扮演着"神经系统"的角色。I/O连接器,FFC/FPC柔性连接器,BTB连接器,PogoPin连接器等都是智能穿戴设备的重要部件。随着TWS耳机、智能手表等产品的兴起,这些连接器的需求显著增加,同时随着AR/VR的逐步落地,连接器市场将迎来新的增长点。
智能穿戴设备的特殊性使得传统消费电子连接器难以满足需求。大多数连接器制造商仍然沿用智能手机或平板电脑的连接器方案,而非专门为智能穿戴设备开发适用的连接器。这种"拿来主义"导致了许多兼容性问题,如体积过大、抗震性不足、防水性能差等。因此,深入理解智能穿戴设备对连接器的特殊要求,并开发针对性解决方案,成为连接器行业的重要课题。
智能穿戴设备对电子连接器的核心要求
智能穿戴设备因其特殊的使用场景和功能需求,对内部电子连接器提出了一系列严苛而独特的要求。这些要求不仅涉及物理尺寸,还包括电气性能、环境适应性和长期可靠性等多个维度,共同构成了智能穿戴连接器的技术门槛。
微型化与高密度集成是智能穿戴连接器的首要挑战。以健身手环为例,其内部空间通常极为有限,可能同时需要集成心率传感器、运动传感器、蓝牙模块、电池管理单元等多个功能模块。连接器需要在极小的空间内实现这些模块之间的可靠互连。根据行业研究,智能穿戴设备要求连接器在保持高连接可靠性的同时实现微型化设计。例如,Molex开发的Pico-Clasp连接器系统采用1.00mm间距设计,是目前市场上间距最小的正锁线对板压接系统之一。同样,

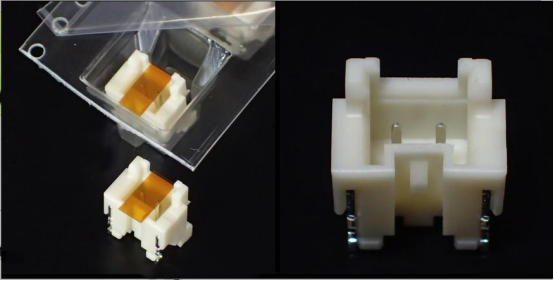

JST连接器以超低高度著称,其双片式连接器高度仅为0.9mm,为设备的进一步薄型化做出贡献。这种微型化趋势对连接器的精密制造提出了极高要求,传统冲压工艺已难以满足,需要引入激光加工、微注塑成型等先进制造技术。
高可靠性与耐用性是智能穿戴连接器的另一关键要求。不同于传统消费电子产品,智能穿戴设备通常需要全天佩戴,伴随用户进行各种日常活动甚至剧烈运动。以睡眠呼吸检测仪为例,设备整晚佩戴需要连接器能够承受频繁的微小移动而不产生信号中断。Molex的CLIK-Mate 2.00mm线对板连接器采用独特的叉型端子设计,具有低插入力和高安全性连接特性,特别适合需要高可靠性的应用场景。JST则通过"坚固连接"技术实现高接触可靠性,其连接器采用简易锁扣机构加强连接口的组合力,使得在锁定时更具有插拔实感,显著提升了耐环境性。此外,智能穿戴连接器还需要通过严格的寿命测试,通常要求达到5000次以上的插拔周期,远高于一般消费电子产品的标准。
防水防尘与耐腐蚀性能对智能穿戴连接器至关重要。健身手环和睡眠监测仪在日常使用中不可避免地会接触汗水、洗浴水汽甚至雨水。传统连接器在这些环境下容易出现接触不良甚至短路问题。针对这一需求,Molex的Micro-USB连接器具备IP67级密封性,可有效防止进水。一些高端智能手表开始采用磁吸充电接口,这种无端口设计不仅提高了充电便利性,还彻底消除了充电端口的液体侵入风险。对于必须保留的外部接口(如数据传输端口),则需要采用特殊的密封工艺和耐腐蚀镀层。JST通过在连接器底面设置绝缘壁,使PC板走线和金属端子不进行接触即可在连接器底面部进行走线配线,这种设计不仅有助于小型化,也提高了防潮性能。
低功耗与高效能源管理是健康监测类穿戴设备的特殊需求。睡眠呼吸检测仪等医疗级设备通常需要连续工作8小时以上,这对电池续航提出了严峻挑战。连接器作为电路的一部分,其接触电阻和绝缘性能直接影响整体功耗。Molex的Pico-SPOX 1.50mm线对板连接器系统在高温设计中提供了符合多项行业要求的电气和机械可靠性,其低电阻特性有助于降低能源损耗。同时,随着无线充电技术在智能穿戴设备中的普及,连接器需要兼容新的能源传输方式。TE
Connectivity等厂商已开始提供集成无线充电线圈的连接器解决方案,这些方案能够让智能穿戴设备采用完全密封设计,同时提高充电效率。
多功能集成与信号完整性是现代智能穿戴连接器的设计趋势。一台先进的睡眠监测仪可能同时采集心率、血氧、体动、呼吸等多种生理参数,这些信号具有不同的频率特性和精度要求。连接器需要确保各类信号在有限空间内互不干扰地传输。Molex的C-Grid III互连系统提供全面的设计灵活性和模块化组件,可满足复杂的电子封装需求。JST则通过优化端子布局和屏蔽设计,减少高频信号串扰,这对于传输生物电信号(如ECG)尤为重要。此外,一些新型连接器开始集成滤波和信号调理功能,在连接器层面直接完成初步信号处理,减轻主控芯片的负担。

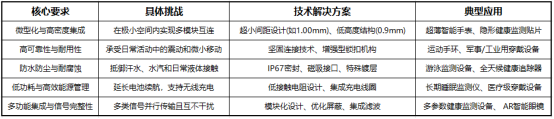

*表:智能穿戴设备对电子连接器的核心要求与技术应对*
智能穿戴设备的这些特殊要求正在重塑连接器行业的技术路线。传统"一刀切"的连接器方案已无法满足需求,取而代之的是针对不同应用场景的定制化解决方案。这种趋势既带来了挑战,也为像Molex和JST这样的专业连接器厂商创造了新的市场机遇。
